رله کولر پژو پارس کجاست
رله کولر پژو پارس کجاست؟ به عنوان یک تعمیرکار سیستم تهویه خودرو، یکی از پرتکرارترین سوالاتی که از من پرسیده میشود این است که در این مقاله قصد دارم به طور کامل و با زبانی ساده، به این سوال پاسخ دهم و شما را با هر آنچه که در مورد رله کولر این خودرو نیاز دارید، از جمله محل دقیق، علائم خرابی، روش تست و تعویض آن، آشنا کنم. پیدا کردن این قطعه کوچک اما حیاتی، اولین قدم برای رفع بسیاری از مشکلات سیستم کولر خودروی شماست.

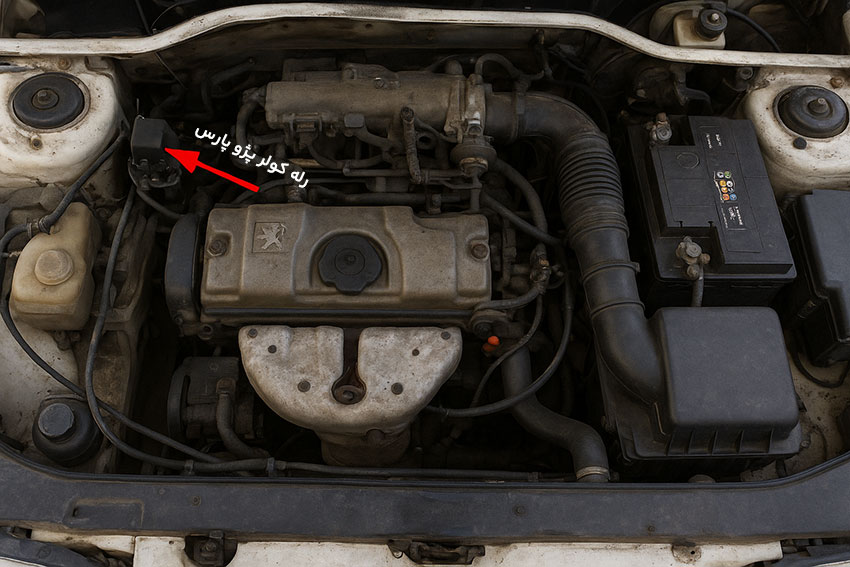

محل دقیق رله کولر پژو پارس کجاست؟
در اکثر مدلهای پژو پارس، چه مدلهای قدیمیتر و چه مدلهای جدید با سیستم برق مالتی پلکس، رلههای اصلی سیستم کولر در جعبه فیوز داخل محفظه موتور قرار دارند. این جعبه فیوز معمولاً در سمت راننده، نزدیک باتری یا بوستر ترمز واقع شده است.
برای پیدا کردن رله کولر، مراحل زیر را دنبال کنید:
- درب کاپوت را باز کنید.
- جعبه فیوز مشکی رنگ را پیدا کنید. این جعبه معمولاً دارای یک یا چند خار برای باز کردن درپوش است.
- درپوش جعبه فیوز را بردارید. در پشت درپوش، معمولاً یک نقشه یا راهنما وجود دارد که محل هر رله و فیوز را با علامت مشخص کرده است.
- به دنبال علامت مربوط به کولر بگردید. این علامت معمولاً به شکل یک “دانهی برف” (❄️)، حروف AC یا نمادهای مشابه است. رلهای که در این موقعیت قرار دارد، رله اصلی کمپرسور کولر است.
نکته مهم: در برخی از مدلهای خاص پژو پارس، ممکن است یک رلهی کمکی دیگر برای فن یا سایر اجزای سیستم تهویه در جعبه فیوز داخل کابین (زیر فرمان) نیز وجود داشته باشد. اما رله اصلی که وظیفه رساندن برق به کلاچ کمپرسور را بر عهده دارد، تقریباً همیشه در جعبه فیوز موتور است. پس اگر با این سوال مواجه شدید که رله کولر پژو پارس کجاست، اولین و اصلیترین جایی که باید بررسی کنید، همین جعبه فیوز داخل موتور است.
وظیفه رله کولر پژو پارس و علائم خرابی آن
رله یک کلید الکترومکانیکی است که با دریافت یک سیگنال الکتریکی ضعیف (از طرف دکمه AC داخل کابین)، یک مدار با جریان برق قویتر را وصل میکند. در سیستم کولر، رله اصلی برق مورد نیاز برای درگیر شدن کلاچ کمپرسور را تامین میکند. به زبان ساده، وقتی شما دکمه کولر را میزنید، رله عمل کرده و کمپرسور را وارد مدار میکند تا فرآیند خنکسازی آغاز شود.
خرابی این قطعه میتواند کل سیستم تهویه شما را از کار بیندازد. شایعترین علائم خرابی رله کولر عبارتند از:
- کولر اصلاً روشن نمیشود: با زدن دکمه AC، هیچ اتفاقی نمیافتد و صدای характерный “تق” درگیر شدن کلاچ کمپرسور به گوش نمیرسد. این اصلیترین نشانه است که نشان میدهد برق به کمپرسور نمیرسد.
- کولر به صورت متناوب کار میکند: ممکن است کولر برای مدتی کار کند و ناگهان قطع شود و دوباره بعد از مدتی وصل شود. این مشکل میتواند به دلیل گرم شدن بیش از حد رله و قطع و وصل شدن اتصال داخلی آن باشد.
- شنیدن صدای “وز وز” از جعبه فیوز: یک رله در حال خراب شدن ممکن است صدای غیرعادی از خود تولید کند.
مثال: فرض کنید در یک روز گرم تابستانی، کولر پژو پارس خود را روشن میکنید اما هیچ باد خنکی از دریچهها خارج نمیشود. فن داخلی کار میکند، اما کمپرسور وارد مدار نمیشود. در این حالت، قبل از اینکه به فکر کمبود گاز یا خرابی کمپرسور بیفتید، اولین و سادهترین کاری که باید انجام دهید، بررسی رله کولر است. اینجاست که دانستن پاسخ سوال “رله کولر پژو پارس کجاست” اهمیت پیدا میکند.
این مطلب را هم بخوانید : نحوه تعویض رله کولر پژو 405
نحوه تست رله کولر پژو پارس
بعد از اینکه فهمیدیم رله کولر پژو پارس کجاست، تست کردن آن کار سادهای است.
برای بررسی این قطعه، در ابتدا نیازی به دستگاههای پیچیده ندارید. این سه مرحله ساده را دنبال کنید:
۱. بررسی ظاهری: درب جعبه فیوز داخل محفظه موتور (کاپوت) را باز کنید. جایگاه دقیق رله کولر در دفترچه راهنمای خودرو مشخص شده است. رله را به آرامی بیرون بکشید و پایههای فلزی آن را بررسی کنید. هرگونه سیاهی، تغییر رنگ، ذوب شدگی یا بوی سوختگی پلاستیک، نشاندهنده سوختن رله است.
۲. تست شنیداری و لمسی: رله را سر جای خود محکم کنید. از یک نفر بخواهید خودرو را روشن کرده و دکمه کولر را بزند. شما در این حین، انگشت خود را روی قاب رله بگذارید. اگر قطعه سالم باشد، دقیقاً در لحظه روشن شدن کولر باید یک صدای «تق» خفیف بشنوید و لرزش کوچکی (عمل کردن پلاتینهای داخلی) زیر انگشتتان حس کنید.
۳. تست جابهجایی (مطمئنترین روش خانگی): در جعبه فیوز پژو پارس، رلههای مشابهی (مثلاً رله بوق یا فن) با آمپر و پایههای یکسان وجود دارد. رله کولر را با یکی از این رلههای سالمِ همآمپر جابهجا کنید. اگر پس از جابهجایی، کولر بدون مشکل شروع به کار کرد، با قاطعیت میتوان گفت که رله قبلی خراب است و باید یک رله جدید بخرید.
تعویض رله کولر پژو پارس
اگر پس از انجام مراحل تست، متوجه شدید که رله کولر خودروی شما دچار سوختگی یا نقص فنی شده است، جای نگرانی نیست. تعویض این قطعه یکی از سادهترین اقدامات فنی در خودروی پژو پارس است که میتوانید با رعایت نکات ایمنی، خودتان آن را انجام دهید. در این بخش، نحوه صحیح تعویض رله را بررسی میکنیم.
پیشنیازهای ایمنی
قبل از هر اقدامی، رعایت نکات زیر الزامی است تا از بروز اتصالی یا آسیب به سیستم برق خودرو جلوگیری شود:
- خاموش بودن خودرو: حتماً موتور را خاموش کرده و سوئیچ را ببندید (خارج از استارت باشد).
- دمای موتور: دقت کنید که موتور بیش از حد داغ نباشد تا هنگام کار در محفظه موتور دچار سوختگی نشوید.
- ابزار مورد نیاز: معمولاً برای این کار نیازی به ابزار خاصی نیست، اما داشتن یک انبردست کوچک (دمباریک) میتواند برای خارج کردن رلههای سفت، کمککننده باشد.
مراحل تعویض رله کولر پژو پارس
دسترسی به جعبه فیوز
درب جعبه فیوز اصلی که در محفظه موتور (سمت راننده یا شاگرد، بسته به مدل پارس) قرار دارد را باز کنید. روی درب این جعبه یا در دفترچه راهنمای خودرو، نقشه محل قرارگیری رلهها درج شده است. رله کولر را با توجه به راهنما شناسایی کنید.
۲. خارج کردن رله معیوب
رله را با انگشتان دست خود بگیرید و با حرکتی مستقیم و یکنواخت به سمت بالا بکشید. اگر رله به دلیل گرمای کارکرد، سفت شده است، از یک دمباریک کمک بگیرید؛ اما مراقب باشید که به پایه پلاستیکی آن یا سوکت زیر آن فشار بیش از حد وارد نکنید تا دچار شکستگی نشود.
۳. نصب رله جدید
قبل از نصب، رله جدید را با رله قدیمی از نظر تعداد پایهها و آمپر (عدد درج شده روی بدنه رله، مثلاً ۳۰ آمپر یا ۴۰ آمپر) مقایسه کنید. حتماً رله جدید باید دقیقاً مشابه نمونه اصلی باشد.
رله جدید را در جهت صحیح (با توجه به جهت پایهها) روی سوکت قرار دهید و با فشار ملایم انگشت شست، آن را به سمت پایین فشار دهید تا صدای «کلیک» یا جا افتادن آن را احساس کنید. دقت کنید که پایهها کج نشوند.
۴. تست نهایی
پس از اطمینان از جا افتادن کامل رله، درب جعبه فیوز را ببندید. خودرو را روشن کنید و دکمه A/C را فشار دهید. اگر مشکل از رله بوده باشد، اکنون باید صدای درگیری کمپرسور را بشنوید و خنکی کولر را حس کنید.
نکات کلیدی برای مالکان خودرو
- استفاده از قطعات اصلی: همواره سعی کنید رلههای اصلی شرکتی یا برندهای معتبر و استاندارد را تهیه کنید. رلههای متفرقه و بیکیفیت ممکن است آمپر واقعی را تحمل نکنند و باعث ذوب شدن سوکت یا حتی آسیب به سیمکشی اصلی خودرو شوند.
- مشکلات تکرارشونده: اگر رلهای که تازه تعویض کردهاید، به سرعت دوباره میسوزد، این نشاندهنده یک مشکل جدیتر در سیستم برق کولر (مانند اتصالی در سیمکشی یا خرابی خود کمپرسور و فشار مضاعف به سیستم) است. در این صورت از تعویض مداوم رله خودداری کرده و حتماً به یک برقکار خودرو مراجعه کنید.
- نظافت سوکت: هنگام تعویض، اگر سوکت زیر رله دارای آثار سیاهی یا کربنزدگی است، با یک اسپری «خشکشور» (اسپری ناهید آبی یا مشابه) آن را تمیز کنید تا اتصال الکتریکی بهتری برقرار شود.
با رعایت این مراحل ساده، میتوانید بدون مراجعه به تعمیرگاه، مشکل سیستم تهویه خودروی خود را در کمترین زمان ممکن رفع کنید.
جدول عیبیابی سریع سیستم کولر
| علامت خرابی | احتمال اول (سادهترین) | احتمال دوم | احتمال سوم |
| کولر اصلاً روشن نمیشود | خرابی فیوز کولر | خرابی رله کولر | کمبود گاز سیستم |
| کمپرسور کار میکند اما باد خنک نیست | کمبود گاز سیستم | خرابی سنسور فشار | مشکل در کمپرسور |
| کولر مدام قطع و وصل میشود | خرابی رله کولر | کثیفی کندانسور | مشکل در سنسور فشار |
نکات تکمیلی از زبان تعمیرکار
- همیشه یک رله یدک داشته باشید: قیمت رله کولر ارزان است. بهتر است همیشه یک رله یدک در خودرو داشته باشید تا در صورت بروز مشکل، در جاده نمانید.
- به پایههای رله دقت کنید: هنگام خرید رله جدید، حتماً رله قدیمی را به همراه داشته باشید تا از یکسان بودن تعداد و ترتیب پایهها مطمئن شوید.
- تمیز کردن سوکت رله: گاهی اوقات مشکل از خود رله نیست، بلکه به دلیل سولفاته شدن یا کثیفی سوکت محل نصب آن است. قبل از نصب رله جدید، سوکت را با اسپری کنتاکت شور تمیز کنید.
در نهایت، دانستن اینکه رله کولر پژو پارس کجاست و چگونه آن را تست کنید، یک مهارت ساده و کاربردی است که میتواند شما را از مراجعه به تعمیرگاه و پرداخت هزینههای اضافی بینیاز کند. این قطعه کوچک، نقشی بزرگ در آسایش شما در روزهای گرم سال ایفا میکند.
سوالات متداول در مورد رله کولر پژو پارس
1. محل دقیق رله اصلی کمپرسور کولر در پژو پارسهای مدل پایین (معمولی) کجاست؟
پاسخ: در مدلهای قدیمی، رله کلاچ کمپرسور معمولاً در جعبه فیوز کالسکه ای داخل محفظه موتور (سمت راننده) قرار دارد.
۲. در پژو پارسهای مالتیپلکس (مثل کروز یا اکوماکس)، رله کولر کجاست؟
پاسخ: در این مدلها رله فیزیکی مجزا وجود ندارد؛ بلکه رله کولر به صورت یک قطعه الکترونیکی میکرو (Relay IC) روی بُرد جعبه فیوز داخل موتور (نود BSM یا FCM) لحیم شده است.
۳. آیا جایگاه رله کولر در پارس TU5 با پارس سال (موتور XU7) تفاوت دارد؟
پاسخ: جایگاه رله به نوع موتور بستگی چندانی ندارد، بلکه کاملاً به “سیستم برق و سیمکشی” خودرو (معمولی یا مالتیپلکس بودن) وابسته است.
۴. رلههای فن رادیاتور که با روشن کردن کولر پارس فعال میشوند کجا هستند؟
پاسخ: این ۳ عدد رله (که برای دور کند و تند فنها هستند) دقیقاً پشت جلوپنجره خودرو و بین دو پروانه فن قرار گرفتهاند.
۵. رله فن داخل کابین (بلوور بخاری و کولر) پژو پارس کجا قرار دارد؟
پاسخ: این رله در مدلهای مختلف معمولاً زیر داشبورد، سمت شاگرد و در نزدیکی خود موتور پنکه (بلوور) قرار دارد.
۶. آیا پشت جعبه داشبورد پژو پارس رلهای مربوط به سیستم تهویه وجود دارد؟
پاسخ: بله، در برخی مدلهای قدیمیتر و سیستمهای غیر مالتیپلکس، یک رله تقویتکننده برای فن کابین دقیقاً پشت محفظه داشبورد تعبیه شده است.
۷. آیا در جعبه فیوز داخل کابین (زیر پای راننده) پژو پارس، رله کولر وجود دارد؟
پاسخ: خیر. زیر پای راننده عمدتاً فیوزهای محافظ (مثل فیوز پنل کولر) قرار دارند و رله درگیرکننده کمپرسور همیشه در محفظه موتور است.
۸. صدای “تیک” وصل شدن کولر پارس دقیقاً از کجای ماشین شنیده میشود؟
پاسخ: این صدا مربوط به مگنت خود کمپرسور (پایین موتور) و همزمان صدای پلاتین رله داخل جعبه BSM (محفظه موتور، نزدیک گلگیر راننده) است.
۹. رنگ رلههای فن کولر (پشت جلوپنجره) پژو پارس معمولاً چیست؟
پاسخ: قاب این رلهها در اکثر مدلهای پژو پارس به رنگ سبز کلهغازی است، هرچند ممکن است رنگ مشکی یا زرد (برندهای افترمارکت) هم روی آن نصب شده باشد.
۱۰. روی درب پلاستیکی جعبه فیوز موتور پارس، رله کولر با چه علامتی مشخص شده است؟
پاسخ: در نقشه پشت درب، معمولاً با حروف A/C (Air Conditioning) یا آیکون دانه برف نشان داده میشود.
