علائم خرابی کلید سه کاره کولر 405
به طور خلاصه، علائم خرابی کلید سه کاره کولر 405 شامل موارد زیر است: روشن نشدن کامل کمپرسور کولر، قطع و وصل شدن مداوم و سریع کمپرسور (اتصال کوتاه)، روشن نشدن فن رادیاتور در دور تند هنگام بالا رفتن فشار گاز کولر، و در نهایت خنک نکردن کابین خودرو. این قطعه کوچک وظیفه محافظت از سیستم کولر شما را بر عهده دارد و خرابی آن میتواند کل سیستم را فلج کند.
در ادامه این مقاله، به صورت تخصصی اما با زبانی ساده، تمام آنچه باید درباره این قطعه، تست، نقشه و تعویض آن بدانید را بررسی خواهیم کرد.
کلید سه کاره (پرشر سوئیچ) کولر 405 چیست و چه میکند؟
پیش از آنکه به سراغ ادامه بحث برویم، باید بدانیم این قطعه دقیقا چه کاری انجام میدهد. کلید سه کاره (Trinary Switch) در واقع یک سنسور فشار گاز است که روی لوله فشار قوی کولر (معمولا نزدیک درایر یا رادیاتور کولر) نصب میشود. دلیل نامگذاری “سه کاره” این است که در سه وضعیت مختلف، سه فرمان متفاوت به ایسیو (ECU) یا رلههای خودرو ارسال میکند:
افت فشار شدید: اگر گاز کولر نشت کند و کم شود، اجازه روشن شدن به کمپرسور را نمیدهد تا کمپرسور بدون روغن و گاز کار نکند و نسوزد.
فشار بیش از حد: اگر فشار سیستم به دلایلی (مثل گرفتگی) خیلی بالا برود، برق کمپرسور را قطع میکند تا لولهها نترکند.
فرمان فن دور تند: وقتی فشار گاز از حد نرمال کمی بالاتر میرود (که در روزهای گرم طبیعی است)، به فن رادیاتور دستور میدهد که روی دور تند کار کند تا گاز خنک شود.
بررسی دقیق علائم خرابی کلید سه کاره کولر 405
شناخت دقیق علائم خرابی کلید سه کاره کولر 405 به شما کمک میکند تا از هزینههای سنگین خرابی کمپرسور جلوگیری کنید. در تعمیرگاه، من معمولا با این نشانهها روبرو میشوم:
کمپرسور اصلا کلاچ نمیکند: شما دکمه A/C را میزنید، چراغ آن روشن میشود، اما صدای تقه کلاچ کمپرسور را نمیشنوید و دور موتور تغییری نمیکند. اگر گاز کولر فول باشد، اولین مظنون ما همین کلید سه کاره است.
کولر در ترافیک باد گرم میزند: ماشین در حال حرکت خنک است، اما در ترافیک باد گرم میشود. این یعنی کلید سه کاره نمیتواند فرمان دور تند فن را صادر کند؛ در نتیجه فشار گاز بالا رفته و سیستم برای محافظت از خود، کمپرسور را قطع میکند.
قطع و وصل شدن پیاپی (Short Cycling): کمپرسور هر چند ثانیه یکبار روشن و خاموش میشود. این نشاندهنده ارسال اطلاعات غلط فشار از سوی کلید سه کاره به ایسیو است.
یک مثال واقعی از داخل تعمیرگاه
مثال: فرض کنید در یک روز گرم تابستانی در ترافیک گیر کردهاید. ناگهان حس میکنید باد کولر گرم شد. آمپر آب ماشین هم کمی بالاتر از حد معمول رفته است. وقتی ماشین را پیش من میآورید، اولین کاری که میکنم وصل کردن گیج فشار (Manifold Gauge) است. میبینم فشار گاز عالی است، اما فن ماشین روی دور کند کار میکند. در اینجا متوجه میشوم که کلید سه کاره نتوانسته پیام “فشار بالا” را برای روشن کردن دور تند فن بفرستد. با تعویض این قطعه، مشکل کاملا حل میشود.

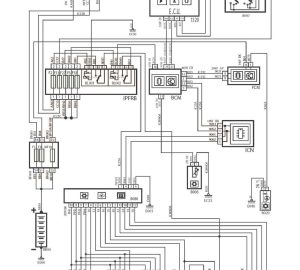

نقشه کلید سه کاره کولر 405
برای درک بهتر عملکرد و عیبیابی، باید نقشه کلید سه کاره کولر 405 را بشناسیم. این کلید معمولا دارای یک سوکت ۴ پایه (پین) است. سیستم برق آن با یونیت فن یا مستقیم با ایسیو (در مدلهای ساژم و زیمنس) در ارتباط است.
در جدول زیر، ساختار کلی پایههای این سوکت را (که در اکثر مدلهای 405 مشترک است) سادهسازی کردهام:
| شماره پایه در سوکت | رنگ سیم (احتمالی/متغیر) | وظیفه پایه (Pin Function) | توضیحات تعمیرکار |
|---|---|---|---|
| پایه ۱ | سبز / زرد | اتصال بدنه (Ground) | تامین منفی برای مدار داخلی کلید |
| پایه ۲ | قرمز / نارنجی | سیگنال کمپرسور (Low/High Pressure) | قطع جریان در صورت افت یا افزایش شدید فشار |
| پایه ۳ | سفید | تغذیه ۱۲ ولت یا ۵ ولت | برق ورودی از سمت رله یا ایسیو |
| پایه ۴ | آبی / طوسی | سیگنال فن دور تند (Medium Pressure) | ارسال فرمان روشن شدن دور تند فن |
نکته: رنگ سیمها در مدلهای مختلف (GLX، SLX، موتورهای XU7 یا TU5) ممکن است متفاوت باشد، اما ساختار عملکردی (نقشه کلید سه کاره کولر 405) یکسان است.
تست کلید سه کاره کولر پژو 405
به عنوان یک تکنسین، هیچگاه بدون تست دقیق، قطعهای را تعویض نمیکنم. در بسیاری از مواقع، علائم خرابی کلید سه کاره کولر 405 با مشکلات سیمکشی یا رلهها اشتباه گرفته میشود. برای تست کلید سه کاره کولر پژو 405 مراحل زیر را انجام میدهیم:
بررسی ظاهری: ابتدا سوکت را جدا میکنیم. آیا سولفاته شده است؟ آیا پینها ذوب شدهاند؟ گاهی یک اسپری کنتاکتشوی مشکل را حل میکند.
تست با دستگاه دیاگ: بهترین روش برای ماشینهای انژکتوری، استفاده از دیاگ است. وارد قسمت پارامترهای تهویه مطبوع میشویم. فشار گاز را میخوانیم. اگر دیاگ فشار را صفر یا عدد غیرمنطقی (مثلا ۳۰ بار در حالت خاموش) نشان دهد در حالی که میدانیم سیستم گاز دارد، سنسور خراب است.
تست دستی با مولتیمتر (پل زدن):
سوکت قطعه را درمیآوریم.
با یک تکه سیم (جامپر)، پایههای مربوط به کلاچ کمپرسور را در سوکت (مادگی سمتی که به سیمکشی ماشین میرود) به هم وصل میکنیم.
اگر با این کار کمپرسور روشن شد، یعنی مسیر سیمکشی، رلهها و فیوزها سالمند و قطعا خود کلید سه کاره خراب است. (هشدار: این کار فقط باید توسط افراد متخصص و برای چند ثانیه انجام شود).
تعویض کلید سه کاره کولر 405
اگر پس از بررسیها مطمئن شدیم قطعه خراب است، نوبت به تعویض کلید سه کاره کولر 405 میرسد. خبر خوب این است که تعویض این قطعه در پژو 405 نسبتا ساده است.
آیا با باز کردن این کلید، گاز کولر خالی میشود؟
در پژو 405 (و اکثر خودروهای مدرن)، زیر این کلید یک “والو” (شیر یکطرفه شبیه سوزن والف لاستیک) وجود دارد. بنابراین وقتی کلید را باز میکنید، شیر بسته شده و گاز کولر به هیچ وجه خالی نمیشود.
مراحل تعویض:
خاموش کردن خودرو: سوییچ را کاملا ببندید.
جدا کردن سوکت: ضامن سوکت ۴ سیمه را فشار داده و آن را به آرامی بیرون بکشید.
باز کردن مهره: با استفاده از یک آچار تخت (معمولا سایز ۲۲ یا ۲۴ بسته به برند قطعه)، کلید را برخلاف عقربههای ساعت بچرخانید.
احتیاط: هنگام باز کردن، ممکن است صدای “پیس” کوچکی بشنوید که طبیعی است. اگر متوجه شدید گاز با شدت در حال خروج است، فورا کلید را دوباره سفت کنید (این یعنی شیر یکطرفه زیرین خراب است و باید گاز کل سیستم توسط دستگاه وکیوم خالی شود).
نصب قطعه جدید: اورینگ (واشر پلاستیکی) روی قطعه جدید را با یک قطره روغن کمپرسور چرب کنید. قطعه را سر جای خود ببندید. نیازی به فشار بیش از حد نیست؛ سفت شدن در حد متعارف کافیست.
تست نهایی: سوکت را جا زده، ماشین را روشن کرده و کولر را تست کنید.
دلایل خرابی این قطعه چیست؟
چه چیزی باعث بروز علائم خرابی کلید سه کاره کولر 405 میشود؟ دلایل متعددی وجود دارد:
استهلاک و کارکرد بالا: این قطعه دائما در معرض تغییرات شدید فشار و حرارت موتور است. فنرهای داخلی و دیافراگم آن با گذشت زمان فرسوده میشوند.
کیفیت پایین قطعه: استفاده از برندهای متفرقه بازار که دقت لازم را در کالیبراسیون فشار ندارند.
رطوبت و سولفاته شدن: نفوذ آب هنگام موتور شویی به داخل سوکت باعث اتصال کوتاه و سوختن مدارهای داخلی سنسور میشود.
کثیفی سیستم کولر: اگر مدار کولر کثیف باشد و برادههای کمپرسور وارد سیستم شوند، میتوانند سوراخ ریز این سنسور را مسدود کرده و عملکرد آن را مختل کنند.
نتیجهگیری
سیستم کولر خودرو یک چرخه بسته و حساس است که سلامت تمام اجزای آن به هم وابسته است. با مشاهده علائم خرابی کلید سه کاره کولر 405، به هیچ وجه به صورت موقت (مثلا با یکسره کردن سیمها) از کولر استفاده نکنید. یکسره کردن این کلید به معنای حذف سیستم ایمنی کولر است که میتواند منجر به ترکیدن شلنگها، سوختن سیمکشی و یا گیرپاژ کردن کمپرسور (که هزینه بسیار سنگینی دارد) شود.
امیدوارم این مقاله که از نگاه یک تعمیرکار برای شما نوشته شده بود، توانسته باشد ابهامات شما را در مورد تست، نقشه و تعویض کلید سه کاره برطرف کند. همیشه برای تعمیرات کولر به متخصصان مجرب مراجعه کنید تا با استفاده از گیجهای دقیق و دستگاههای استاندارد، سلامت خودروی شما را تضمین کنند.
